Toda empresa que desenvolve um produto plástico chega em algum momento à mesma dúvida: preciso mesmo fazer simulação Moldflow antes de construir o molde?
A resposta honesta é: depende. Não de gosto, nem de orçamento, depende de critérios objetivos que qualquer engenheiro experiente consegue avaliar antes de tomar a decisão.
Este artigo apresenta esses critérios de forma direta. O objetivo não é vender simulação para todo projeto, mas ajudar você a entender quando ela é um investimento que se paga, e quando pode ser dispensada sem risco.
O que a simulação Moldflow realmente faz
O Moldflow (e softwares equivalentes como Moldex3D e SolidWorks Plastics) simula numericamente o processo de injeção plástica: como o material entra na cavidade, como pressão e temperatura se distribuem durante o preenchimento, como o recalque compensa a contração, como o resfriamento afeta a distribuição térmica e, finalmente, como tudo isso resulta em deformação da peça.
Os resultados principais que o engenheiro extrai de uma simulação:

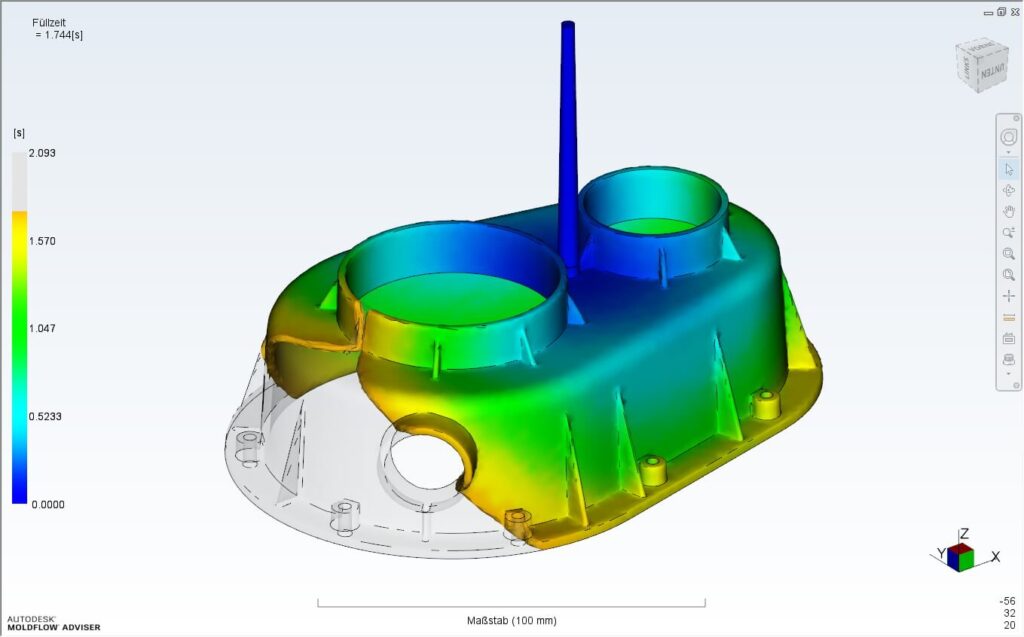

- Preenchimento: o material consegue preencher a cavidade inteira? Há regiões com risco de preenchimento incompleto? Onde ficam as linhas de emenda? Onde o ar fica aprisionado?
- Recalque: o ponto de injeção consegue transmitir pressão suficiente para compensar a contração nas regiões mais críticas? Há risco de rechupe?
- Resfriamento: o sistema de refrigeração proposto distribui o resfriamento de forma uniforme? Há gradientes térmicos que vão causar empenamento?
- Empenamento: qual a deformação esperada da peça após o resfriamento? Ela atende as tolerâncias dimensionais do projeto?
O Moldflow não substitui o tryout, ele reduz drasticamente o número de iterações necessárias no tryout. Não é uma garantia de que o molde vai funcionar na primeira tentativa, mas é a melhor ferramenta disponível para aumentar muito essa probabilidade.
Quando a simulação Moldflow é indispensável
1. Peças com tolerâncias dimensionais críticas
Se a sua peça precisa encaixar em outra, funcionar como componente de montagem, ou atender especificações dimensionais apertadas, tolerâncias abaixo de ±0,3 mm em dimensões relevantes, por exemplo, a simulação de empenamento é praticamente obrigatória.
Empenamento é o resultado de contração diferencial durante o resfriamento. Sem simulação, não há como prever com precisão onde a peça vai deformar e quanto. Com simulação, o engenheiro consegue ajustar o projeto da peça e do molde para minimizar essa deformação ou pelo menos antecipar onde ela vai ocorrer e compensar nas dimensões do molde.
2. Peças grandes ou com geometria complexa

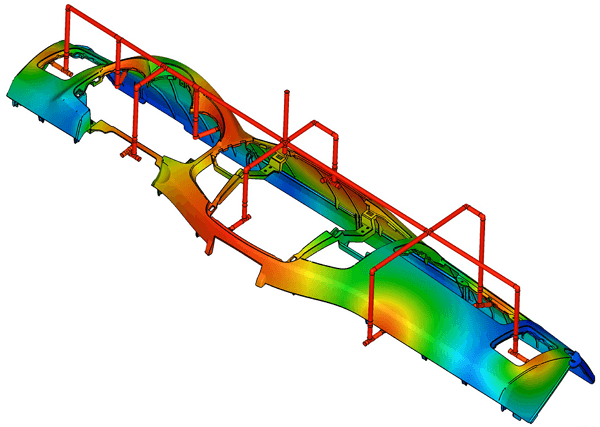

Quanto maior a peça, mais difícil é prever o comportamento do fluxo de material só pelo olho clínico, mesmo para engenheiros experientes. Painel de instrumento, para-choque, gabinete de eletrodoméstico, carcaça de equipamento industrial: essas peças têm caminhos de fluxo longos, variações de espessura e múltiplas regiões críticas que interagem de forma não intuitiva.
Para peças com comprimento acima de 300 mm ou com variação significativa de espessura, a simulação deixa de ser opcional e passa a ser o único meio confiável de validar o projeto antes do molde.

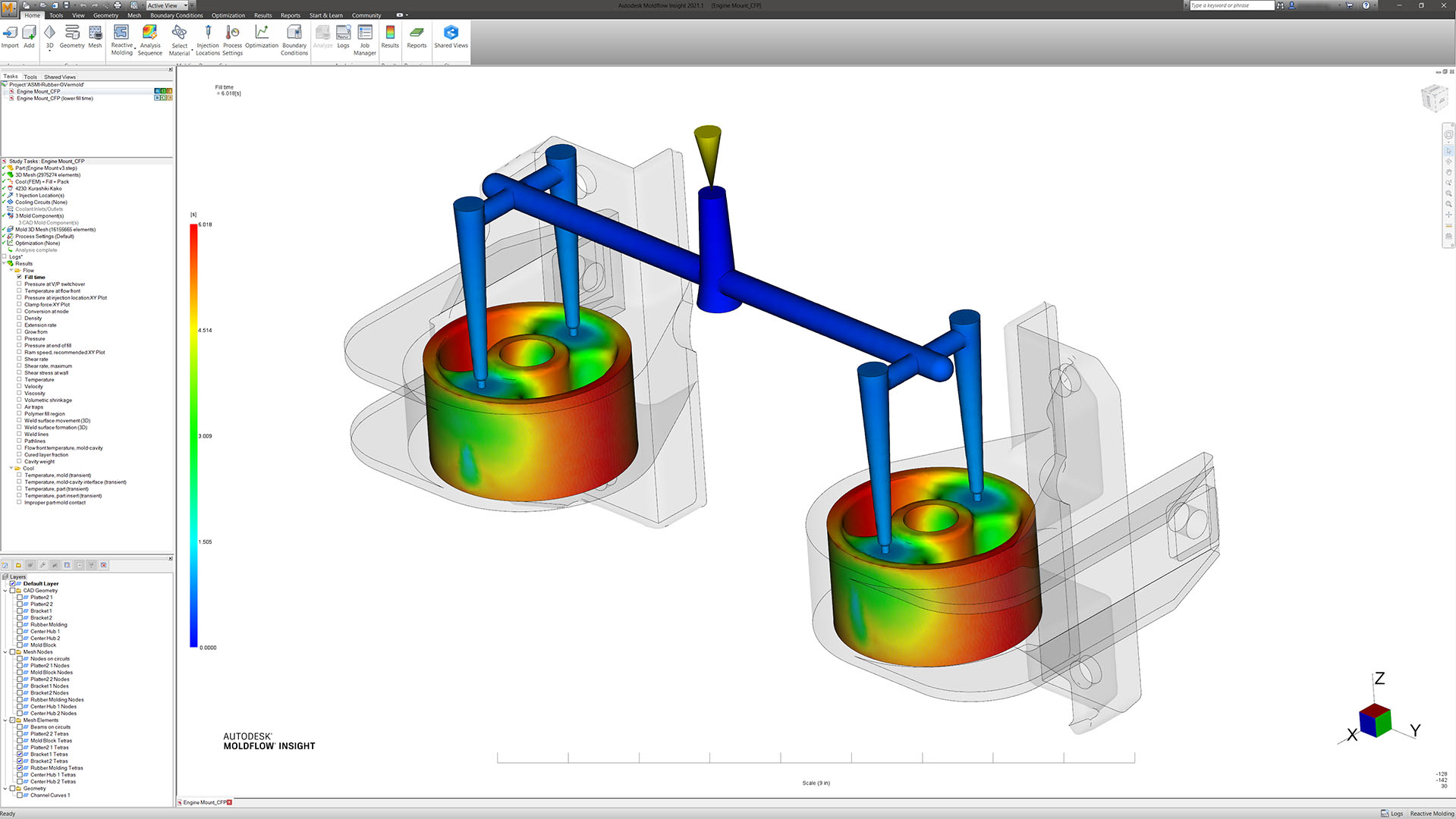

3. Moldes multicavidade ou com sistema de câmara quente
Em um molde com múltiplas cavidades, o balanceamento do sistema de canais é determinante para a qualidade das peças. Cavidades mal balanceadas enchem em momentos diferentes e isso resulta em variação dimensional entre peças, rechupes em algumas cavidades e rebarbas em outras.
A simulação permite balancear os canais virtualmente, testando diferentes geometrias e diâmetros até encontrar a configuração que garante enchimento simultâneo de todas as cavidades. Em sistemas de câmara quente, isso é ainda mais crítico: o custo do sistema é alto e a margem para erro é pequena.
4. Materiais com comportamento reológico complexo
Alguns termoplásticos têm janela de processamento estreita e comportamento mais sensível a variações: poliamidas com carga de fibra de vidro (PA6-GF, PA66-GF), POM, PBT, alguns graus de PC/ABS. Materiais com carga de fibra têm orientação anisotrópica: a fibra se alinha com o fluxo, e isso afeta diretamente a resistência mecânica e o empenamento da peça de formas que só a simulação consegue prever com precisão.
Para peças estruturais feitas com materiais de engenharia reforçados, a simulação é o único caminho para validar se as propriedades mecânicas do material vão ser aproveitadas da forma correta no produto final.
5. Peças com requisitos estéticos de alto padrão
Linhas de emenda são pontos onde duas frentes de fluxo se encontram. Nessa região, a resistência mecânica é menor e o acabamento superficial é diferente do restante da peça, o que é inaceitável em superfícies visíveis de produtos de consumo, equipamentos médicos ou componentes automotivos.
A simulação permite prever exatamente onde as linhas de emenda vão aparecer, e trabalhar o posicionamento do gate ou a geometria da peça para mover essas linhas para regiões não visíveis ou não críticas.
6. Investimento alto no molde
Moldes para peças técnicas ou de grande porte custam entre R$ 80.000 e R$ 600.000 ou mais. Retrabalho no molde após o tryout custa em média 30% a 70% desse valor, dependendo da gravidade do problema.
Uma simulação completa custa uma fração disso, tipicamente entre 1% e 5% do valor do ferramental. Nesse cenário, a simulação não é um custo: é um seguro.
Quando a simulação pode ser dispensada
Nem todo projeto precisa de simulação Moldflow. Há casos em que o risco é suficientemente baixo para avançar sem ela:
- Peças simples, sem requisitos dimensionais críticos. Uma tampa plana de espessura uniforme, sem peças de encaixe, em material convencional (PP, PE, ABS) esse projeto pode ser validado pela experiência do projetista sem simulação.
- Repetição de geometria já validada. Se você está adaptando uma peça que já foi produzida com sucesso, mudando cor, logotipo ou detalhe menor sem alterar espessura ou geometria estrutural, o histórico do processo existente serve como referência suficiente.
- Peças com lote pequeno e baixo custo de molde. Em protótipos rápidos com moldes de alumínio ou em séries muito pequenas onde o custo de retrabalho do molde é proporcionalmente pequeno, a simulação pode não se justificar economicamente.
A chave é fazer essa avaliação com honestidade antes do projeto avançar, não depois do molde estar pronto.
O erro mais comum: decidir pela simulação tarde demais
A simulação Moldflow é mais valiosa quando feita na fase de projeto da peça, antes do molde ser orçado. Nesse momento, ainda é possível modificar geometria, reposicionar gates, ajustar espessuras e redesenhar o sistema de refrigeração sem custo de ferramental.
Quando a simulação é solicitada depois que o molde já está em construção, ou pior, depois do primeiro tryout, a janela de ação se fecha. As conclusões da simulação podem ser corretas, mas as mudanças que ela indicaria já custam muito mais para implementar.
O fluxo correto é:
- Projeto conceitual da peça
- Revisão DfM, verificar se a geometria é viável para injeção
- Simulação Moldflow, validar preenchimento, recalque, resfriamento e empenamento
- Ajustes no projeto com base nos resultados da simulação
- Projeto do molde com parâmetros já validados
- Construção e tryout
Quando a simulação entra no passo 3, ela reduz o custo e o tempo do tryout de forma consistente. Quando entra no passo 5 ou 6, ela ainda tem valor diagnóstico, mas o custo de implementar as correções já é muito maior.
O que a simulação entrega ao final
O custo de uma simulação varia com a complexidade da peça e o escopo da análise, tipicamente entre 1% e 5% do valor do ferramental. O que o cliente recebe:
- Relatório com resultados de preenchimento, recalque, resfriamento e empenamento
- Identificação de regiões críticas: rechupe, linhas de emenda, aprisionamento de ar
- Recomendações de posicionamento de gate
- Janela de processamento recomendada (temperatura, pressão, velocidade de injeção)
- Indicações de ajustes de projeto se necessário
Esses dados são entregues ao ferramenteiro junto com o projeto do molde, e o tryout começa de um patamar muito melhor do que seria sem a simulação.
Simulação Moldflow não é para todo projeto. Mas quando é necessária, o custo de não fazer é muito maior.
A decisão de simular ou não deve ser tomada com base nos critérios descritos aqui: tolerância dimensional, complexidade geométrica, material, custo do molde e requisitos estéticos. Quando dois ou mais desses critérios estão presentes, a simulação é quase sempre o caminho mais barato, mesmo que pareça um custo a mais no orçamento.
Na Projetos de Mestre, a avaliação de necessidade de simulação faz parte do processo de revisão DfM que precede qualquer projeto de molde. Se você não tem certeza se o seu projeto precisa de simulação, entre em contato para uma avaliação técnica sem compromisso.
